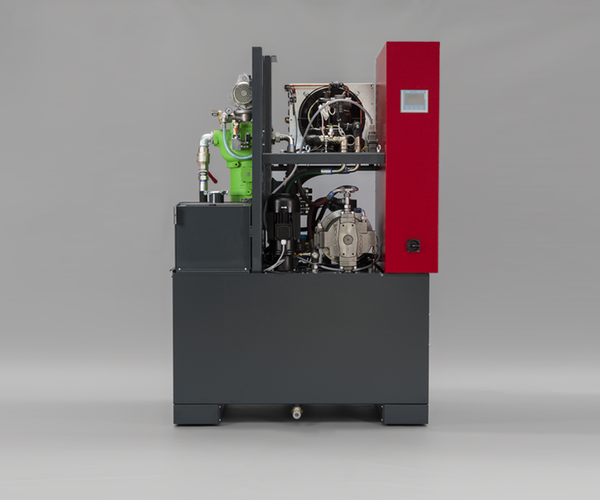

combiloop CL4G

UN STANDARD – FORTEMENT PERSONNALISABLE

Vous avez besoin de débits de rinçage élevés ? À cela viennent s’ajouter des copeaux fins et un fort encrassement de la machine ? Une qualité de surface excellente est votre priorité absolue ? Alors, la combiloop CL4G est l’unité qu’il vous faut. Proposée dans trois tailles de cuve à liquide épuré, elle permet une filtration haute pression, en dérivation ou plein débit et peut, grâce à sa modularité astucieuse, s’adapter parfaitement à vos exigences en termes de filtration, de débit de rinçage et de refroidissement sûrs pour les processus. Avec la combiloop CL4G, la personnalisation est le maître mot.

Solutions adaptées aux tours de :
Citizen, DMG Mori, Manurhin, Star, Tornos, Tsugami et bien d’autres.

Caractéristiques techniquesCL4G-400CL4G-600CL4G-800
Équipement
Raccordement
  • Alimentation 3∼/PE 400 V/50 Hz
Pompes
  • Jusqu’à 2
  • Jusqu’à 3
  • Jusqu’à 4
Débit de refoulement et pression
  • Maximum 60 l/min, maximum 300 bars
  • Maximum 150 l/min, maximum 300 bars
Filtre/finesse du filtre
  • Filtre en cascade (préfiltre 500 μm, post-filtre 40 μm; lavable)
  • Filtre automatique (40 μm)
  • Filtre automatique (40 μm)
  • Filtre à bande compact (40 - 80 μm)
Fonctionnement
  • Huile de coupe
  • Émulsion eau (au minimum 8 % d’huile, pompe haute pression eco+ comme pompe à vis à régulation de vitesse)
Connecteurs
  • Jusqu’à 8 sorties commutables
Niveau d’encrassement de la machine
plus

FONCTION

Baugruppenzeichnung der Hochdruckanlage combiloop CL4 G von Müller Hydraulik
Baugruppenzeichnung der Hochdruckanlage combiloop CL4 G von Müller Hydraulik

Légende:

  1. Cuve à liquide épuré
  2. Pompe centrifuge pour circuit de filtration
  3. Filtre automatique autonettoyant (en option)
  4. Bac de purge avec tamis de récupération des boues de filtre
  5. Pompe de recirculation, bac de purge (en option)
  6. Filtration en dérivation (en option)
  7. Pompe haute pression eco+ à technologie de pompe de régulation / pompes basse pression (selon la configuration des pompes)
  8. Bloc de distribution avec sorties commutables
  9. Pompe du circuit de refroidissement (en option)
  10. Système de refroidissement / Échangeur de chaleur à plaques (en option)
  11. Robinet de vidange
  12. Commande électronique avec écran tactile pour la commande de l’installation
